شیر توپی استیل چیست؟

شیر توپی استیل (Stainless Steel Ball Valve) یکی از پرکاربردترین شیرآلات صنعتی است که برای قطع و وصل سریع جریان سیال در انواع سیستم‌های صنعتی مورد استفاده قرار می‌گیرد. این شیر به‌واسطهٔ یک توپ سوراخ‌دار (Ball) که در مرکز بدنه قرار دارد، عمل باز و بسته شدن جریان را تنها با چرخش ۹۰ درجه‌ای انجام می‌دهد. استفاده از استنلس استیل در ساخت بدنه و قطعات داخلی، باعث شده این نوع شیر مقاومت بسیار بالایی در برابر خوردگی، فشار، دما و شرایط محیطی سخت داشته باشد.

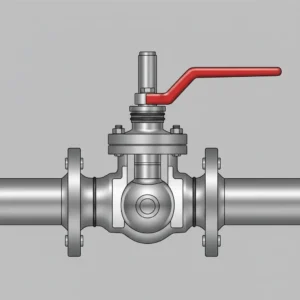

ساختار و نحوه عملکرد شیر توپی استیل

در شیر توپی استیل، زمانی که سوراخ توپ هم‌راستا با مسیر لوله قرار می‌گیرد، سیال بدون مانع عبور می‌کند و شیر در وضعیت باز است. با چرخاندن اهرم یا اکچویتور به اندازه ۹۰ درجه، سوراخ توپ عمود بر مسیر جریان قرار گرفته و شیر کاملاً بسته می‌شود. این مکانیزم ساده ولی بسیار مؤثر، موجب آب‌بندی عالی و افت فشار ناچیز در سیستم می‌گردد.

جنس شیر توپی استیل از چیست؟

یکی از مهم‌ترین مزایای این نوع شیر، تنوع متریال استنلس استیل در ساخت آن است.

جنس بدنه شیر توپی استیل

بدنه معمولاً از گریدهای زیر ساخته می‌شود:

مشخصه	استیل 304	استیل 316	استیل 316L
استاندارد	AISI 304 / EN 1.4301	AISI 316 / EN 1.4401	AISI 316L / EN 1.4404
ترکیب شیمیایی اصلی	Cr 18% – Ni 8%	Cr 16% – Ni 10% – Mo 2%	Cr 16% – Ni 10% – Mo 2% (کربن کمتر)
درصد کربن (حداکثر)	0.08%	0.08%	0.03%
وجود مولیبدن (Mo)	ندارد	دارد	دارد
مقاومت به خوردگی	خوب	بسیار عالی	بسیار عالی (بهتر بعد از جوشکاری)
مقاومت به خوردگی کلریدی	ضعیف تا متوسط	خوب	خوب
مقاومت پس از جوشکاری	متوسط	خوب	عالی
قابلیت جوشکاری	خوب	خوب	عالی
کاربردهای رایج	صنایع غذایی، ساختمانی، مخازن معمولی	صنایع شیمیایی، دریایی، پتروشیمی	دارویی، غذایی حساس، خطوط گاز و سیال خورنده
سرویس ترش (H₂S)	نامناسب	نسبتاً مناسب	مناسب‌تر
مقاومت حرارتی	تا 870°C	تا 870°C	تا 870°C
قیمت نسبی	کمترین	بالاتر از 304	بالاتر از 316

• استیل 304 (SS304)

  مناسب برای آب، هوا، روغن و سیالات غیرخورنده. مقاومت خوب در برابر زنگ‌زدگی و قیمت اقتصادی‌تر.

• استیل 316 (SS316)

  دارای عنصر مولیبدن، بسیار مقاوم در برابر خوردگی شیمیایی، کلرایدها و محیط‌های خورنده. گزینهٔ ایده‌آل برای صنایع نفت، گاز، پتروشیمی و دریایی.

• استیل 316L

  کربن کمتر، مناسب فرایندهای بهداشتی و جوشکاری، صنایع دارویی و غذایی.

جنس توپی (Ball)

توپ از استیل صیقلی ساخته می‌شود و در بسیاری از مدل‌ها برای افزایش عمر و کاهش اصطکاک، با کروم یا نیکل آبکاری می‌شود.

جنس سیت (Seat)

سیت نقش کلیدی در آب‌بندی دارد:

• PTFE (تفلون) – پرکاربرد و اقتصادی
• RTFE – مقاوم‌تر در فشار و دمای بالاتر
• Metal Seat – مناسب دما و فشار بسیار بالا

انواع شیر توپی استیل از نظر ساختار بدنه

شیر توپی استیل یک‌تکه

• قیمت پایین
• تعمیرپذیر نیست
• مناسب مصارف سبک

شیر توپی استیل دو تکه

• رایج‌ترین نوع در بازار
• تعادل مناسب بین قیمت و کیفیت
• تعمیرپذیری محدود

شیر توپی استیل سه تکه

• قابلیت دمونتاژ بدون باز کردن از خط لوله
• مناسب خطوط فرآیندی و صنعتی
• انتخاب حرفه‌ای برای پروژه‌های سنگین

انواع شیر توپی استیل از نظر نوع اتصال

شیر توپی استیل دنده‌ای

• نصب آسان
• سایزهای کوچک
• مناسب فشار متوسط

شیر توپی استیل فلنجی

• استاندارد ANSI / DIN
• مناسب فشار و دمای بالا
• استفاده گسترده در صنایع نفت و گاز

شیر توپی استیل جوشی

• بدون نشتی
• مقاومت مکانیکی بالا
• مناسب شرایط بحرانی و دائمی

انواع شیر توپی استیل از نظر نوع عملکرد

شیر توپی استیل دستی

• کنترل با اهرم
• ساده و اقتصادی
• بدون نیاز به منبع انرژی

شیر توپی استیل پنوماتیکی

• کنترل با هوای فشرده
• مناسب اتوماسیون صنعتی
• امکان Fail Open / Fail Close

شیر توپی استیل برقی

• کنترل دقیق جریان
• اتصال به PLC و DCS
• مناسب سیستم‌های هوشمند

Full Bore و Reduced Bore در شیر توپی استیل

• Full Bore:قطر داخلی برابر با قطر لوله، افت فشار بسیار کم، مناسب سیالات حساس.
• Reduced Bore:اقتصادی‌تر، افت فشار بیشتر، کاربردهای عمومی.

کاربردهای شیر توپی استیل

شیر توپی استیل در صنایع مختلف کاربرد دارد، از جمله:

• نفت و گاز
• پتروشیمی
• صنایع شیمیایی
• صنایع غذایی و دارویی
• آب و فاضلاب
• بخار و سیالات داغ
• صنایع دریایی
• نیروگاه‌ها

مزایای شیر توپی استیل

• مقاومت عالی در برابر خوردگی
• طول عمر بالا
• آب‌بندی مطمئن
• افت فشار ناچیز
• نگهداری آسان
• قابلیت اتوماسیون

معایب شیر توپی استیل

• قیمت بالاتر نسبت به شیر برنجی یا چدنی
• مناسب نبودن برای تنظیم دقیق جریان
• حساسیت سیت تفلون به دمای بسیار بالا

کلاس فشار و دمای کاری شیر توپی استیل

• ANSI Class 150 / 300 / 600
• PN16 / PN40
• دمای کاری با PTFE: حدود -20 تا +180°C
• با Metal Seat: تا 400°C و بیشتر

استانداردهای مهم شیر توپی استیل

• API 6D
• ASME B16.34
• ISO 17292
• Fire Safe (API 607)
• ATEX

قیمت شیر توپی استیل چگونه تعیین می‌شود؟

قیمت شیر توپی استیل تحت تأثیر عوامل زیر است:

• گرید استیل (304 یا 316)
• سایز شیر
• نوع اتصال
• ساختار (دو تکه یا سه تکه)
• کلاس فشار
• برند و کشور سازنده
• دستی یا اکچویتوردار بودن

نکته مهم: به دلیل وابستگی به نرخ ارز و قیمت جهانی فولاد ضدزنگ، قیمت شیر توپی استیل ثابت نیست.

تفاوت شیر توپی استیل با شیر برنجی و چدنی

• برنجی: اقتصادی، فشار و دمای محدود
• چدنی: سایز بزرگ، مقاومت خوردگی کمتر
• استیل: بهترین انتخاب برای شرایط صنعتی سخت

نکات مهم در خرید شیر توپی استیل

• بررسی نوع سیال
• فشار و دمای کاری
• استاندارد پروژه
• نیاز به اتوماسیون
• شرایط محیطی

جمع‌بندی نهایی

شیر توپی استیل به‌عنوان یکی از مطمئن‌ترین و پرکاربردترین شیرآلات صنعتی، انتخابی ایده‌آل برای سیستم‌هایی است که به ایمنی، دوام و عملکرد پایدار نیاز دارند. انتخاب صحیح متریال، ساختار و نوع عملکرد شیر، تأثیر مستقیم بر عمر تجهیزات و کاهش هزینه‌های نگهداری خواهد داشت.
