فلومتر آلتراسونیک چگونه کار می کند؟
فلومتر آلتراسونیک (Ultrasonic flow meter) دستگاهی است که با استفاده از امواج فراصوت، سرعت و دبی سیال را اندازهگیری میکند. این سیستم از جفت سنسورهایی تشکیل شده که روی لوله نصب میشوند و امواج صوتی را در جهت و خلاف جهت جریان سیال ارسال و دریافت میکنند. در فلومتر مدل زمان عبور(transit time ) اختلاف زمان رسیدن این امواج، که ناشی از حرکت سیال است، مبنای محاسبه سرعت جریان قرار میگیرد. با دانستن قطر لوله، دبی جریان به دست میآید.

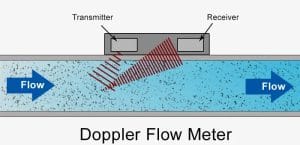

در فلومتر مدل دوپلر(Doppler) برخلاف فلومتر زمان عبور (Transit-Time) نیازی به اندازهگیری زمان رفت و برگشت نیست. در این مدل به واسطه رخ دادن پدیده ی دوپلر تغییر فرکانسی متناسب با سرعت سیال ایجاد می شود. دستگاه این تغییر فرکانس را تحلیل می کند و در نهایت دبی جریان بدست می آید.
فلومتر آلتراسونیک TOF
فلومتر آلتراسونیک مدل دوپلر
کاربرد فلومتر آلتراسونیک در صنایع مختلف:
| صنعت | کاربردهای رایج | مزایای کلیدی |
|---|---|---|
| نفت و گاز | اندازهگیری جریان نفت خام، محصولات پالایشگاهی، گازهای مایع (LPG) | مقاوم در برابر فشار و دمای بالا، عدم نیاز به قطع جریان |
| آب و فاضلاب | پایش مصرف آب، اندازهگیری فاضلاب، کنترل جریان در تصفیهخانهها | مناسب برای سیالات کدر و حاوی ذرات، نصب آسان روی لولههای موجود |
| صنایع شیمیایی | اندازهگیری اسیدها، بازها، محلولهای خورنده | مقاومت شیمیایی بالا، دقت ±0.5% |
| غذایی و دارویی | پایش شیر، نوشیدنیها، محلولهای استریل | طراحی بهداشتی، تمیزکاری آسان، مطابق با استانداردهای FDA |
| انرژی و نیروگاهها | اندازهگیری آب خنککننده، بخار، سیالات حرارتی | تحمل دمای بالا (تا 200°C)، عدم ایجاد افت فشار |
| معادن و صنایع معدنی | پایش دوغابهای معدنی، سوسپانسیونهای غلیظ | مقاوم در برابر ساییدگی، اندازهگیری جریانهای با ذرات جامد |
| سیستمهای HVAC(سیستمهای گرمایش، تهویه و تهویه مطبوع) | کنترل جریان آب سرد و گرم در سیستمهای تهویه مطبوع | نصب غیرتهاجمی، مناسب برای لولههای با قطر بالا |
| صنایع دریایی | اندازهگیری آب دریا، سیالات ضد یخ، سوخت کشتیها | مقاوم در برابر آب شور، مواد نفتی و شرایط محیطی سخت |
سیالاتی که با فلومتر آلتراسونیک قابل اندازه گیری هستند:
| گروه سیالات | نمونههای کاربردی | ملاحظات و محدودیتها |
|---|---|---|
| مایعات تمیز | آب آشامیدنی، محلولهای شیمیایی خالص | نیاز به حداقل سرعت جریان (معمولاً >0.3 m/s) |
| مایعات کدر/حاوی ذرات | فاضلاب، دوغاب معدنی، رنگ | نیاز به غلظت ذرات ≥100 ppm برای اندازهگیری دقیق |
| گازها | گاز طبیعی، بخار، هوا | محدود به فشار و دمای خاص (معمولاً <40 بار و <150°C) |
| سیالات خورنده | اسیدها، بازها | نیاز به مواد مقاوم در برابر خوردگی در سنسورها |
| سیالات ویسکوز | عسل، گلیسرین | محدودیت در ویسکوزیته (معمولاً تا 10,000 cP) |
| سیالات بهداشتی | شیر، داروهای مایع | نیاز به طراحی بهداشتی و قابلیت استریلیزاسیون |
| سیالات دوفاز | آب حاوی حباب، مخلوط گاز-مایع | محدودیت در درصد گاز (معمولاً تا 10% حجمی) |
مقایسه ی برندهای فلومتر آلتراسونیک :
| ردیف | برند | کشور سازنده | سطح قیمتی | ویژگیهای کلیدی |
|---|---|---|---|---|
| 1 | Siemens | آلمان | خیلی بالا | مناسب صنایع سنگین مانند نفت، گاز و پتروشیمی |
| 2 | Endress+Hauser | سوئیس | خیلی بالا | فناوری پیشرفته، مقاوم در شرایط سخت |
| 3 | Krohne | آلمان | بالا | طراحی ماژولار، مناسب سیالات خورنده |
| 4 | GE Sensing | آمریکا | بالا | فناوری Transit-Time و Doppler |
| 5 | ABB | سوئد/سوئیس | متوسط به بالا | فناوری چندمسیره، مناسب آب و فاضلاب |
| 6 | Badger Meter | آمریکا | متوسط | مناسب صنایع غذایی و آشامیدنی |
| 7 | Honeywell | آمریکا | متوسط | ادغام با سیستمهای کنترل صنعتی |
| 8 | Titan Enterprises | انگلیس | متوسط به پایین | مناسب صنایع دارویی و کم حجم |
| 9 | Fuji Electric | ژاپن | مقرونبهصرفه | مناسب صنایع سبک و کاربری عمومی |
| 10 | Omega Engineering | آمریکا | مقرونبهصرفه | مناسب آزمایشگاهها و مصارف آموزشی |
سیالاتی که با فلومتر آلتراسونیک قابل اندازه گیری نیستند:
| گروه سیالات | نمونهها | دلیل عدم امکان اندازهگیری |
|---|---|---|
| سیالات کاملاً خالص بدون ذرات | آب دیونیزه، حلالهای آلی خالص | عدم وجود ذرات معلق برای انعکاس امواج (در روش داپلر) |
| گازهای کم فشار | هوای محیط، نیتروژن خالص | چگالی بسیار کم برای انتقال مؤثر امواج فراصوت |
| سیالات با ویسکوزیته بسیار بالا | قیر، گریس صنعتی | اتلاف شدید انرژی امواج و عدم تشخیص سیگنال |
| سیالات دو فاز با درصد گاز بالا | مخلوط آب-هوا با بیش از 30% هوا | پراکندگی شدید امواج به دلیل اختلاف چگالی زیاد بین فازها |
| سیالات با ذرات جامد بزرگ | بتن مایع، دوغاب با ذرات درشت | خطر آسیب فیزیکی به سنسورها و مسدود شدن مسیر موج |
| سیالات با دمای بسیار بالا | فلزات مذاب | تخریب سنسورها در دمای فوقالعاده بالا (معمولاً بالای 400°C) |
| سیالات غیرنیوتنی پیچیده | سسها، خمیرها | رفتار غیرقابل پیشبینی سیال در برابر امواج فراصوت |
