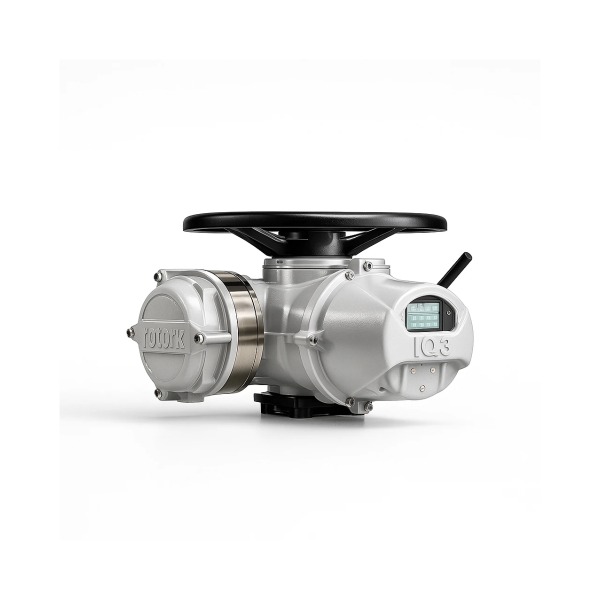

اکچویتور برقی روتورک مدل IQ3
5.00
ویژگی های محصول
اکچویتور برقی روتورک مدل IQ3 یکی از محصولات شرکت Rotork است که در زمینه کنترل و اتوماسیون شیرهای صنعتی فعالیت میکند. این سری بهخاطر Data Logging پیشرفته و تنظیمات غیرتهاجمی، در پروژههای حیاتی و سیستمهای SCADA بیشترین محبوبیت را دارد.
شرایط بازگشت کالا
درخواست مرجوع کردن کالا در گروه شیرآلات با دلیل "انصراف از خرید" تنها در صورتی قابل تایید است که کالا در شرایط اولیه باشد (در صورت پلمپ بودن، کالا نباید باز شده باشد) و همچنین سیال از آن عبور نکرده باشد.
| برند |
روتورک |
|---|---|
| مدل |
IQ3 |
هزینه و روش ارسال به شهرستان ها
- ارسال با تیپاکس
- ارسال با کالارسان
- ارسال باربری
- ارسال با پست
هزینه وروش ارسال در تهران
- ارسال سریع با پیک
- ارسال با پست
ارسال رایگان سفارشها ویژه
ارسال رایگان برای خریدهای بالای 50 میلیون تومان
ضمانت کالا
۰ ﷼
سه روز ضمانت بازگشت کالا
امکان پرداخت در محل با شرایط خاص
7 روز هفته 24ساعت
امکان ارسال اکسپرس
سه روز ضمانت بازگشت کالا
امکان پرداخت در محل با شرایط خاص
7 روز هفته 24ساعت
امکان ارسال اکسپرس
مشخصات فنی اکچویتور برقی روتورک مدل IQ3
| دستهبندی | پارامتر | مشخصات |
|---|---|---|
| الکتریکی | ولتاژ تغذیه | ۲۴۰V AC (تکفاز) / ۳۸۰-۴۱۵V AC (سهفاز) |
| فرکانس | ۵۰/۶۰ هرتز | |
| محدوده تحمل ولتاژ | ±۱۰٪ ولتاژ نامی | |
| مصرف توان | ۰٫۲ تا ۳ کیلووات (بسته به مدل) | |
| کلاس عایقی | کلاس F (۱۵۵°C) مطابق IEC 60034-1 | |
| مکانیکی | نوع حرکت | چرخشی – مناسب شیرهای پروانهای، توپی و سماوری |
| محدوده گشتاور | ۲۰ تا ۳۰۰۰ Nm (بسته به مدل) | |
| سرعت چرخش | ۱۵ تا ۶۰ rpm – قابل تنظیم | |
| زاویه چرخش استاندارد | ۹۰° یا ۱۸۰° | |
| کنترل و ارتباطات | نمایشگر | LCD چندزبانه (نمایش گشتاور، موقعیت، وضعیت و خطاها) |
| پروتکلهای ارتباطی | Modbus RTU, Profibus DP, Foundation Fieldbus (اختیاری) | |
| ورودی/خروجیها | ۴-۲۰mA / ۰-۱۰V / دیجیتال | |
| حفاظت و ایمنی | درجه حفاظت (IP) | IP66/IP68 (مقاوم در برابر آب و گردوغبار) |
| گواهینامههای انفجاری | ATEX, IECEx (منطقه ۱ و ۲) | |
| سطح یکپارچگی ایمنی (SIL) | SIL 2/SIL 3 مطابق IEC 61508 | |
| محافظت اضافه بار | فیوز حرارتی + قابلیت تنظیم حد گشتاور | |
| محیطی | دمای کاری | ۲۰- تا ۶۰+ درجه سانتیگراد |
| رطوبت مجاز | ۱۰۰٪ رطوبت نسبی (غیر متراکم) | |
| فیزیکی | جنس بدنه | آلومینیوم با پوشش اپوکسی ضد خوردگی |
| وزن | ۱۰ تا ۱۵۰ کیلوگرم (بسته به مدل) | |
| استاندارد نصب | ISO 5211 |
مشخصات فنی اکچویتور برقی Rotork IQ3 Series
| ردیف | مدل | گشتاور خروجی (Nm) | سرعت دوران (rpm) | نوع خروجی | ولتاژ تغذیه | جریان نامی | درجه حفاظت | محدوده دمای کاری | نوع کنترل | پروتکلهای ارتباطی | نمایشگر و رابط کاربر | کاربرد اصلی |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | IQ3‑20 | 20–200 | 6–24 | ربع گرد | 1‑فاز 230V / 3‑فاز 400V | 1.5A | IP68 (2 متر / 72 ساعت) | −50°C تا +70°C | On‑Off | Modbus RTU / Pakscan | OLED + رینگ لمسی | شیرهای توپی تا DN100 |
| 2 | IQ3‑40 | 40–400 | 6–24 | ربع گرد | 1‑Ph 230V / 3‑Ph 400V | 2.0A | IP68 / NEMA 4X | −50°C تا +70°C | On‑Off / Proportional | Modbus / Profibus DP | OLED با حافظه داخلی داده | کنترل دبی خطوط فرآیند |
| 3 | IQ3‑70 | 70–700 | 6–24 | ربع گرد | 3‑Ph 400V AC | 3.0A | IP68 / Ex d اختیاری | −50°C تا +85°C | Positioning Control (4‑20mA) | Modbus / HART / Pakscan | نمایشگر هوشمند + داده رویدادها | شیرهای صنعتی DN150–DN250 |
| 4 | IQ3‑100 | 100–1000 | 6–12 | خطی یا ربع گرد | 3‑Ph 400V | 3.5A | IP68 / ATEX (Model IQ3M) | −50°C تا +85°C | Modulating | Modbus / Profibus DP / EtherNet IP | نمایشگر رنگی + رینگ لمسی IQ Insight | کنترل فشار در خطوط بخار و گاز |
| 5 | IQ3‑200 | 200–2000 | 3–12 | چرخشی | 3‑Ph 400V / 110V | 5.5A | IP68 / Ex d / Ex ia اختیاری | −60°C تا +85°C | Modulating Continuous | Pakscan, Modbus TCP/IP, HART | مانیتورینگ هوشمند + پشتیبان باتری | ولوهای بزرگ خطوط نفت و گاز |
| 6 | IQ3‑500 | 500–5000 | 1.5–8 | چرخشی چند دور (Multi‑Turn) | 3‑Ph 400V / 690V | 9A | IP68 / ATEX Zone 1 | −60°C تا +85°C | Positioning PID Control | Profibus DP, Modbus RTU, Fieldbus | IQ3 Logic + Data Logger 10000 Event | شیرهای گلوب و Gate در پالایشگاه |
| 7 | IQ3M‑750 (Multi‑Turn) | 750–7500 | 0.8–6 | چند دور | 3‑Ph 400V | 11A | IP68 / Ex d IIB T4 | −60°C تا +80°C | Modulating High‑Resolution | Modbus TCP / Pakscan Classic | نمایشگر LCD رنگی + رمزگذاری داده | ولوهای کنترل فشار تا DN600 |
ویژگیهای عمومی مشترک سری IQ3
| دسته ویژگی | توضیحات |
|---|---|
| سیستم کنترل هوشمند | پردازنده ARM دوهستهای با Firmware قابل بهروزرسانی؛ حافظه وقایع تا ۱۰٬۰۰۰ رویداد |
| نمایشگر | OLED با رینگ لمسی Indicator Ring؛ قابلیت ضبط داده IQ Insight |
| ایمنی و حفاظت | قفل الکترونیکی رمزدار IP68، امکان نصب در Zone 1 و Zone 2 با مدل Exd |
| ارتباط دیجیتال | Pakscan, Modbus TCP/RTU, Profibus DP, Fieldbus, HART, EtherNet IP |
| عملگر موقعیت | کنترل نرم PID، سیگنال ورودی 4–20mA یا 0–10V |
| منبع تغذیه | تک فاز 230VAC یا سه فاز 400–690VAC |
| دمای کاری | −60°C تا +85°C (مدل Exd با هیتر اختیاری) |
| کاربردها | خطوط فشار گاز، نفت، دریایی و پتروشیمی، تصفیهخانه آب و بخار |
| برند |
روتورک |
|---|---|
| مدل |
IQ3 |
