عملگر پنوماتیک پروال مدل A210
ویژگی های محصول

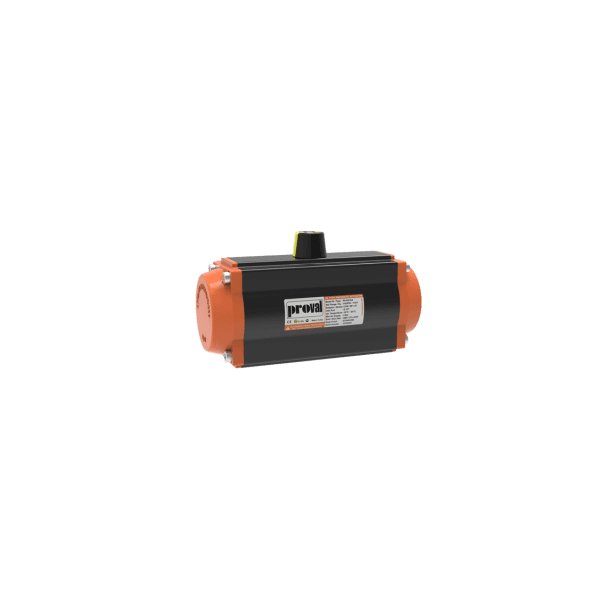

عملگر پنوماتیک پروال مدل A210 یک اکچویتور چرخشی (رُتاری) با مکانیزم اسکاچ-یوک (Scotch-Yoke) است که معمولاً برای کنترل شیرهای صنعتی مانند بال ولو (Ball Valve) و باترفلای ولو (Butterfly Valve) استفاده میشود.
شرایط بازگشت کالا
درخواست مرجوع کردن کالا در گروه شیرآلات با دلیل "انصراف از خرید" تنها در صورتی قابل تایید است که کالا در شرایط اولیه باشد (در صورت پلمپ بودن، کالا نباید باز شده باشد) و همچنین سیال از آن عبور نکرده باشد.
| برند |
PROVAL |
|---|---|
| مدل |
A210 |
- ارسال با تیپاکس
- ارسال با کالارسان
- ارسال باربری
- ارسال با پست
- ارسال سریع با پیک
- ارسال با پست
ارسال رایگان برای خریدهای بالای 50 میلیون تومان
۰ ﷼
سه روز ضمانت بازگشت کالا
امکان پرداخت در محل با شرایط خاص
7 روز هفته 24ساعت
امکان ارسال اکسپرس
سه روز ضمانت بازگشت کالا
امکان پرداخت در محل با شرایط خاص
7 روز هفته 24ساعت
امکان ارسال اکسپرس
مشخصات فنی اکچویتور پنوماتیک PROVAL مدل A210
۱. مشخصات کلی عملگر پنوماتیک پروال مدل A210
نوع اکچویتور: پنوماتیک دواثر (Double-Acting) یا تکاثر (Spring Return)
مکانیزم حرکت: Scotch-Yoke (برای گشتاور بالا و عملکرد روان)
زاویه چرخش: ۹۰° (استاندارد) – قابل تنظیم برای زوایای دیگر
اتصال به شیر: ISO 5211** (پلیت استاندارد برای نصب آسان روی شیرهای صنعتی)
بدنه: آلومینیوم با پوشش اپوکسی (مقاوم در برابر خوردگی)
سیلها و اورینگها: NBR (نایتریل), EPDM, یا ویتون (Viton) (بسته به دمای کاری و سیال)
۲. پارامترهای فنی اصلی
| پارامتر | مقدار (نیوتن متر) |
|---|---|
| حداکثر گشتاور خروجی | ۲۱۰ Nm (نیوتنمتر) |
| فشار کاری هوا | ۲ تا ۸ بار (حداکثر ۱۰ بار در شرایط خاص) |
| دمای کاری | -۲۰°C تا +۸۰°C (با اورینگ NBR) |
| دمای گسترده | -۴۰°C تا +۱۲۰°C (با اورینگ EPDM یا Viton) |
| مصرف هوا (دواثر) | ~ ۱۵ لیتر در هر چرخه (بسته به سایز) |
| زمان چرخش ۹۰° | ۱ تا ۵ ثانیه (بسته به فشار هوا) |
| درجه حفاظت (IP) | IP65 (مقاوم در برابر گردوغبار و پاشش آب) |
| وزن تقریبی | ۱۰ تا ۱۵ کیلوگرم (بسته به پیکربندی) |
۳. کاربردهای معمول
- صنایع نفت، گاز و پتروشیمی
- سیستمهای آب و فاضلاب
- صنایع غذایی و دارویی (با سیلهای بهداشتی)
- سیستمهای هوای فشرده (پنوماتیک)
۴. لوازم جانبی قابل نصب عملگر پنوماتیک پروال مدل A210
- پوزیشنر (Positioner) → برای کنترل دقیق موقعیت شیر (مثل PROVAL P300)
- سولنوید ولو (Solenoid Valve) → برای کنترل سریع با سیگنال الکتریکی
- سوئیچ حدی (Limit Switch) → برای نمایش وضعیت باز/بسته
- رگولاتور فشار (Filter Regulator) → برای تنظیم فشار هوا
۵. مقایسه با مدلهای مشابه
| مدل | گشتاور (Nm) | نوع عملکرد | تفاوت اصلی با A210 |
|---|---|---|---|
| A110 | 110 | دواثر/تکاثر | گشتاور پایینتر، مناسب شیرهای کوچکتر |
| A210 | 210 | دواثر/تکاثر | پرکاربرد برای شیرهای ۲” تا ۴” |
| فاطمه | 310 | دواثر/تکاثر | گشتاور بالاتر برای شیرهای سنگینتر |
۶. راهنمای نصب و نگهداری عملگر پنوماتیک پروال مدل A210
✅ نصب صحیح:
- اتصال هوای فشرده باید بدون نشت باشد.
- از فیلتر و خشککن هوا استفاده شود.
- مطمئن شوید شیر در حالت باز یا بسته کامل قرار دارد.
⚠️ نگهداری:
- بازرسی دورهای سیلها و اورینگها
- روغنکاری محور چرخش در صورت نیاز
جمعبندی
اکچویتور PROVAL A210 یک انتخاب مطمئن و پرکاربرد برای شیرهای صنعتی با نیاز به گشتاور متوسط (~۲۱۰ Nm) است. این مدل با قابلیت نصب پوزیشنر و سوئیچهای کنترلی، برای سیستمهای اتوماسیون صنعتی مناسب است.
📌 برای انتخاب دقیقتر:
- کاتالوگ PROVAL ([دانلود از سایت رسمی](https://www.proval.com)
- نرمافزار محاسبه گشتاور PROVAL
اگر نیاز به کمک در انتخاب دارید با شماره تلفن های مجموعه تماس بگیرید و نوع شیر، سایز و فشار کاری را اطلاع دهید! 😊
