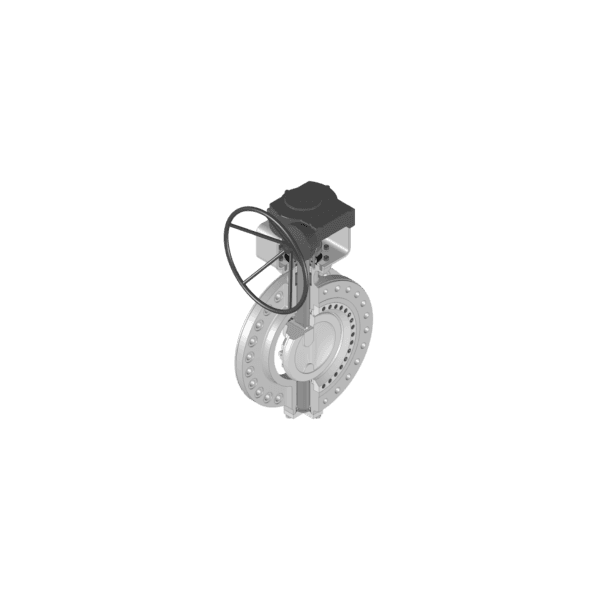

شیر پروانه ای ویفری اوریون API609
5.00
ویژگی های محصول
شرایط بازگشت کالا
درخواست مرجوع کردن کالا در گروه شیرآلات با دلیل "انصراف از خرید" تنها در صورتی قابل تایید است که کالا در شرایط اولیه باشد (در صورت پلمپ بودن، کالا نباید باز شده باشد) و همچنین سیال از آن عبور نکرده باشد.
| برند |
اوریون |
|---|---|
| مدل |
پروانه ای |
هزینه و روش ارسال به شهرستان ها
- ارسال با تیپاکس
- ارسال با کالارسان
- ارسال باربری
- ارسال با پست
هزینه وروش ارسال در تهران
- ارسال سریع با پیک
- ارسال با پست
ارسال رایگان سفارشها ویژه
ارسال رایگان برای خریدهای بالای 50 میلیون تومان
ضمانت کالا
۰ ﷼
سه روز ضمانت بازگشت کالا
امکان پرداخت در محل با شرایط خاص
7 روز هفته 24ساعت
امکان ارسال اکسپرس
سه روز ضمانت بازگشت کالا
امکان پرداخت در محل با شرایط خاص
7 روز هفته 24ساعت
امکان ارسال اکسپرس
مشخصات فنی شیر پروانه ای ویفری اوریون API609
| بخش | توضیحات |
|---|---|
| استانداردها | طراحی بر اساس API 609 و ISO 5752 (ابعاد Face‑to‑Face و ضخامت دیواره) |
| نوع بدنه | ریختهگریشده از فولاد کربنی یا استنلساستیل؛ امکان سفارش با آلیاژهای مقاوم به خوردگی (CRA)؛ برای سرویسهای سنگین یا سایزهای بزرگ: لاینینگ داخلی یا Full Cladding بهجای CRA جامد |
| پروفیل داخلی بدنه | طراحی شده برای حداقل افت فشار |
| اتصالات بدنه | Wafer، Wafer Lug، فلنجدار، یا Butt‑weld؛ مطابق ASME B16.5 RF یا RTJ؛ امکان BW End یا اتصال Hub |
| Seat Insert | انواع پلاستیکی (PTFE / PEEK / PA / …) یا گرافیت لایهای/فلزی برای آببندی فلز به فلز؛ موقعیت نصب در بدنه (در نوع Wafer روی دیسک)؛ هندسه سهاگزنتریک (Triple Eccentric) برای آببندی بهینه |
| دیسک (Disc) | فولاد فورج یا ریختگی، یا CRA تا سایز 12 اینچ؛ بالای 12 اینچ اغلب ریختگی؛ شکل بهینه برای کاهش تلاطم؛ کمک فنر در حالت بسته؛ تحلیل FEM‑FEA برای یکنواختی گشتاور آببندی و مقاومت مکانیکی بالا |
| استم (Stem) | انتقال گشتاور با چرخش استم؛ مقاومت پیچشی بالا با پینهای Non‑Shear (گشتاور منتقل نمیشود از طریق برش پین)؛ افزایش سختی دیسک |
| آببندی استم (Stem Seal) | برای دمای معمولی: O‑Ring؛ سرویسهای کمگشتاور/کریوژنیک: Lip Seal انرژیدار؛ سرویس دمای بالا/Fire‑Safe یا نیاز به Stuffing Box: پکینگ گرافیتی با تأییدیه نشتی حداقل (FE Qualification) |
| نوع سیت و اکستنتریکیتی | Triple Offset / Triple Eccentric برای آببندی فلز به فلز یا Soft‑Seated |
| کلاس فشاری | ASME Class 150 (PN 20)، Class 300 (PN 50)، Class 600 (PN 100) |
| اپراتور | دستی با Lever یا دستی با Gearbox، قابل تجهیز به اکچویتور برقی یا پنوماتیک |
| سایزهای موجود | طبق سفارش (معمولاً DN 80 تا DN 2000 بسته به سری) |
| کاربردها | صنایع نفت و گاز، پتروشیمی، نیروگاهی، آب و فاضلاب، و سرویسهای خورنده یا دمای بالا |
| برند |
اوریون |
|---|---|
| مدل |
پروانه ای |
