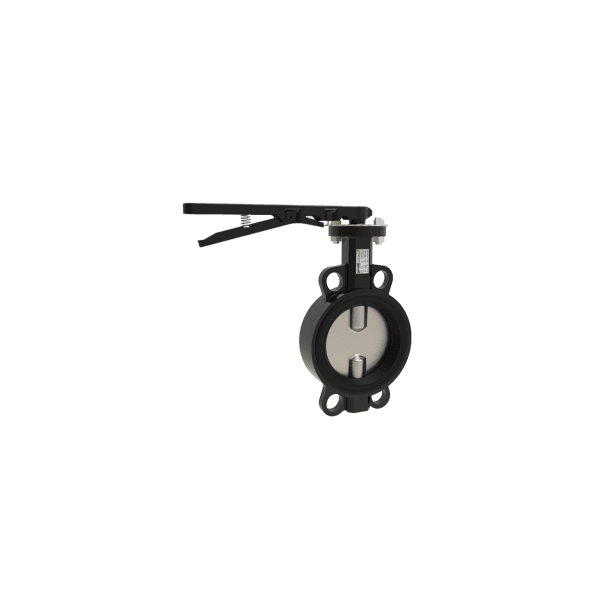

شیر پروانه ای ویفری پروال سری V101
5.00
ویژگی های محصول
ویژگی های کلیدی شیر پروانه ای ویفری پروال سری V101
- طراحی کم وزن و فشرده مناسب برای فضاهای محدود
- نصب آسان بین فلنجهای استاندارد
- تعمیر و نگهداری آسان با طراحی ماژولار
- هزینه بهینه برای کاربردهای عمومی
شرایط بازگشت کالا
درخواست مرجوع کردن کالا در گروه شیرآلات با دلیل "انصراف از خرید" تنها در صورتی قابل تایید است که کالا در شرایط اولیه باشد (در صورت پلمپ بودن، کالا نباید باز شده باشد) و همچنین سیال از آن عبور نکرده باشد.
| برند |
PROVAL |
|---|---|
| مدل |
V101 |
هزینه و روش ارسال به شهرستان ها
- ارسال با تیپاکس
- ارسال با کالارسان
- ارسال باربری
- ارسال با پست
هزینه وروش ارسال در تهران
- ارسال سریع با پیک
- ارسال با پست
ارسال رایگان سفارشها ویژه
ارسال رایگان برای خریدهای بالای 50 میلیون تومان
ضمانت کالا
۰ ﷼
سه روز ضمانت بازگشت کالا
امکان پرداخت در محل با شرایط خاص
7 روز هفته 24ساعت
امکان ارسال اکسپرس
سه روز ضمانت بازگشت کالا
امکان پرداخت در محل با شرایط خاص
7 روز هفته 24ساعت
امکان ارسال اکسپرس
مشخصات فنی شیر پروانه ای ویفری پروال سری V101
| پارامتر | مقدار/ توضیحات |
|---|---|
| نوع شیر | پروانهای وفر تایپ (Wafer Type) |
| استاندارد طراحی | EN 593, ISO 5752 |
| سایز (قطر اسمی) | DN50 تا DN600** (۲” تا ۲۴”) |
| رتبه فشار (PN) | PN10/PN16 (حداکثر ۱۶ بار) |
| دمای کاری | -10°C تا 120°C |
| سیال قابل عبور | آب، هوا، روغن، سیالات خنثی شیمیایی |
مشخصات فنی شیرهای پروانهای (Butterfly Valves) سری V101 – نوع وفر (Wafer Type) – برند PROVAL
| جنس | جنس استاندارد | گزینه های جایگزین |
|---|---|---|
| بدنه (Body) | چدن داکتیل (GGG50) با پوشش اپوکسی | استیل کربنی، SS316 |
| دیسک (Disc) | فولاد ضدزنگSS316 SS304 | نیکل-آلومینیوم برنز |
| سیل (Seat) | NBR، Viton (FKM) | EPDM |
| محور (Stem) | فولاد ضدزنگSS316 SS304 | AISI 416 |
مشخصات فنی
| ویژگی | جزئیات |
|---|---|
| نشتی (Leakage) | کلاس A مطابق EN 12266-1 |
| گشتاور عملیاتی | ۲۰-۳۰۰ Nm (بسته به سایز) |
| اتصالات فلنج | EN 1092-2 (DIN)، ANSI B16.5 |
| درجه حفاظت (IP) | IP54 (بدنه)، IP65 (با اکچویتور) |
گزینههای عملکردی
| نوع عملکرد | توضیحات |
|---|---|
| دستی | اهرم دستی (Lever) یا گیربکس (Gearbox) |
| اتوماتیک | قابل نصب اکچویتور پنوماتیک (مدلهای A200/A300) |
| کنترل از راه دور | امکان نصب پوزیشنر و سوئیچ حدی |
استانداردهای تست و تأییدیهها شیر پروانه ای ویفری پروال سری V101
- تست فشار: ۱.۵ × PN مطابق EN 12266-1
- تست عملکرد: ۱۰,۰۰۰ سیکل باز و بسته شدن
- تأییدیهها: CE, ISO 9001
کاربردهای صنعتی
سیستمهای آب و فاضلاب
صنایع غذایی و دارویی (با سیلهای FDA Approved)
سیستمهای تهویه مطبوع (HVAC)
خطوط انتقال هوا و گازهای غیرخورنده
محدودیتها
- عدم مناسب بودن برای سرویسهای Throttling دقیق
- محدودیت دمایی در نسخه استاندارد
راهنمای انتخاب سایز
| سایز (DN) | گشتاور مورد نیاز (Nm) | اکچویتور پیشنهادی |
|---|---|---|
| 50-100 | 20-50 | A110 |
| 150-300 | 60-150 | A210 |
| 350-600 | 200-300 | A310 |
| برند |
PROVAL |
|---|---|
| مدل |
V101 |
